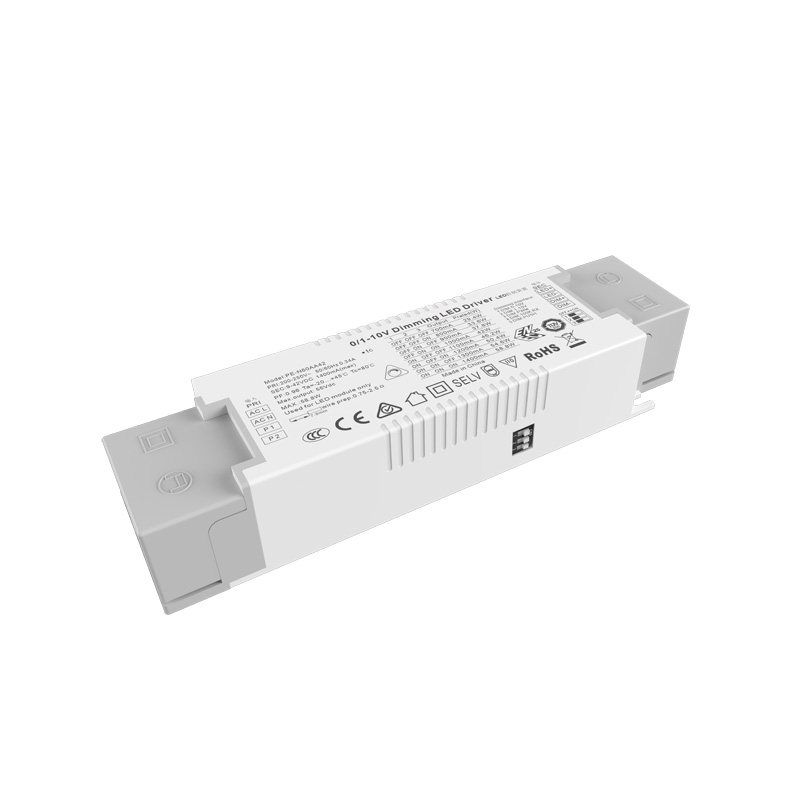

STARWELL on üks 60 W pideva vooluga 0–10 V hämardatava LED-draiveri tootjatest ja tarnijatest Hiinas, kes võib hulgi müüa 60 W püsivooluga 0–10 V hämardatava LED-draiveri. Pakume teile professionaalset teenindust ja paremat hinda. Kui olete huvitatud 60 W konstantse voolu 0-10 V hämardatavast LED-draiverist, võtke meiega ühendust. Järgime kvaliteeti, võite olla kindlad, et hind on südametunnistuse, pühendunud teeninduse eest.
PE-N60AA protsessorit kasutatakse hämarduskõvera ja segasageduse juhtimiseks, et saavutada visuaalse nurga tajumise heledust. Kasutatavad toorained on esmavaliku kaubamärgid ja imporditud kiibid on mõeldud ülisügavaks hämardamiseks. See sobib erinevate turul olevate intelligentsete hämardussüsteemidega, juhib täpselt heledust, on aeglase käivituse ja üliväikese disainiga.
60 W konstantse vooluga 0–10 V hämardatava LED-draiveri omadused:
1. integreerida mitu signaali hämardusliidest
2. digitaalne juhtväljund ilma stroboskoopiliseta
3. Vahelduvvoolu sisend 200-250v vahemik
4. loomulik õhkjahutus, niiskuskindel, soojust juhtiv silikoonist soojuse hajumise protsess
5. sügav hämardamine disain
6. mitu kaitsefunktsiooni
7. pressitud disain, mugav ja kiire
8. TUV CE SAA ENEC sertifikaat
9. 160*43*30mm
60 W konstantse vooluga 0–10 V hämardatava LED-draiveri mudeliloend:
0/1-10V konstantse vooluga hämardus
seeria | Hämardamine | Mudel | Sisend | Võimsus | PF | Väljundpinge | Väljundvool |
PE-N60AA 21-30W |
0-10V 1-10V PWM 10V 100 000 Takisti PUSH |
PE-N60AA42 | AC200-250V | 58,8 W | 0,88–0,96PF THD <10% | 9-42V | 700/800/900/1000/1100/ 1200/1300/1400mA |
60 W konstantse vooluga 0–10 V hämardatava LED-draiveri rakendus:
1. Led monokroomne valgusallikas
2. villa intelligentne valgustus
3. pääseb juurde juhtmevabale intelligentsele valgustussüsteemile
4. muuseumi valgustus
5. tipptasemel kaubanduslik valgustus
60 W konstantse voolu 0–10 V hämardatava LED-draiveri spetsifikatsioon:
Mudel | PE-N60AA42 | |
VÄLJUND | Väljundpinge | 9-42Vdc |
Maksimaalne väljundpinge | 42Vdc | |
Koormamata väljundpinge | 55Vdc | |
Väljundvool | 700/800/900/1000/1100/1200/1300/1400mA | |
Väljundvõimsus | 6,3 W ~ 58,8 W | |
Strobe tase | Ei mingit virvendust | |
Hämardusvahemik | 0 ~ 100% LED algab 0,3% võimalik. | |
PWM hämardamise sagedus | > 3600 Hz | |
Praegune täpsus | ±5% | |
Toite väljalülitamise režiim | Signaali maksimaalse heleduse väljund puudub | |
SISEND | Hämardusliides | 0-10V 1-10V signaaliliidese vool <2ma / PUSH(P1 P2) |
Sisendpinge vahemik | 200-250 Vac | |
Sagedus | 50/60 Hz | |
Sisendvool | <0,34A ac230v | |
Võimsustegur | PF> 0,98/230 V vahelduvvoolu (täiskoormusel) | |
THD | 230Vac@THD <8% (täiskoormusel) | |
Tõhusus (tüüp) | 87% | |
Sisendvool (tüüp) | külmkäivitus30A@230Vac | |
Ülepingevastane | L-N: 1,5kV | |
Lekkevool | <0,25mA/230Vac | |
KESKKOND | Töötemperatuur | ta: 45 °C tc: 80 °C |
Töötav niiskus | 20 ~ 95% suhteline õhuniiskus, mittekondenseeruv | |
Säilitustemperatuur, niiskus | -40-80 °C, 10-95% suhteline õhuniiskus | |
Temp.Koefitsient | ±0,03%/°C(0-50)°C | |
Vibratsioon | 10 ~ 500 Hz, 2G 12 min./1 tsükkel, periood 72 min. igaüks piki X-, Y- ja Z-telge. | |
KAITSE | Ülekuumenemise kaitse | Väljundvoolu intelligentne reguleerimine või väljalülitamine, kui PCB temperatuur on ≥110°C, taastub automaatselt. |
Ülekoormuse kaitse | Lülitage väljund välja, kui nimivõimsus on ≥102%, taastub automaatselt. | |
Lühise kaitse | Lühike lühise korral automaatselt välja, taastub automaatselt. | |
Koormusvaba kaitse | väljund konstantne pinge. | |
OHUTUS & EMC |
Pinget taluma | I/P-O/P: 3750Vac |
Isolatsioonitakistus | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |
Ohutusstandardid | IEC/EN61347-1, IEC/EN61347-2-13 | |
EMC emissioon | EN55015, EN61000-3-2 klass C, IEC61000-3-3 | |
EMC häirekindlus | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Strobe testi standard | IEEE 1789 | |
MUUD | Mõõtmed | 160 (130) × 43 × 30 mm (P × L × K) |
Pakkimine | Kast | |
Kaal (G.W.) | 260g±10g |
Mõõdud:
LED-draiveri voolu valik:
0-10V / 1-10V hämardamise skeem:
PUSH hämardamise skeem:
Juhendi kasutamine:
Kui pole teisiti märgitud, mõõdetakse kõiki tehnilisi andmeid ja parameetreid 230 VAC sisendil, nimikoormusel ja 25 ℃ ümbritseval temperatuuril
Sellel tootel on sisendis pressliini kork, iselukustuva klambriga, seda saab kruvikeerajaga avada, siis näete sisendklemmi, mis on ühendatud vahelduvvoolu liiniga L ja nulllime N, väljundklemm ühendab toote märgistuse järgi märka positiivset ja negatiivset poolust.
1: pöörake tähelepanu sisendi ja väljundi eristamisele, ühendage õigesti ja seejärel lülitage sisse
2: palun ühendage esmalt alalisvoolu väljundkoormus, avage draiver pärast kontrollimist; konstantse voolu režiimis, kui toide on avatud vooluringis, lülitage draiver välja ja ärge ühendage LED-i enne, kui väljundi salvestatud elektrienergia vabastab, vastasel juhul võib see LED-i kahjustada;
3. seda tüüpi draiverid on piiratud ainult LED-lampide kasutamisega, sisendpinge vahemik on AC100–250 V, soojusisolatsiooniga puuvillane ja muud esemed, mis takistavad toote soojuse hajumist, mis vastab tootele ettenähtud tingimustel väljundpinge, vooluvahemik, kasutuskeskkonna temperatuur on -20-45 kraadi ja pind ei saa katta keskkonnatingimusi, sellel tootel on 5-aastane tasuta garantii.
1. LED-lamp ei sütti pärast hämardusdraiveri esmakordset ühendamist, lülitage vahelduvvoolu sisend välja ja kontrollige järgmist.
1) kas alalisvoolu väljundi kontakt on halb või mitte;
2) kas alalisvoolu väljundi polaarsus on vastupidine või LED-plaat on keevitatud;
3) kas vahelduvvoolu sisend on halb kontakt, testige pärast nende rikete kõrvaldamist;
2. seadmel on hea ühendus, LED-tuled, kuid LED vilgub, lülitage vahelduvvoolu sisend välja ja kontrollige järgmist.
1).kas parameetrid ja tegelikud parameetrid kattuvad või mitte.
2). Kui teil on kasutamisega seotud küsimusi, võtke meiega õigeaegselt ühendust, proovime teiega probleeme lahendada.
Erinevus 0-10V ja 1-10V vahel:
1.Kui 0 / 10 V dimmer on reguleeritud maksimaalsele 10 V, saavutab väljundvool 100% väljundvõimsusest ja heledus 100%. Kui 0–10 V dimmer on reguleeritud 0 V peale, on vool minimaalne ja valgus kustub; Kui 1-10 V hämardus on reguleeritud 1 V peale, on vool minimaalne ja tuli kustub.
2. Erinevus 0-10V ja 1-10V hämardamise vahel: erinev käivitus- ja sulgemispinge, 0-10V on sisse lülitatud 0,7V juures, (minimaalne heledus) 1-10V on sisse lülitatud 1,2V (minimaalne heledus).
3.Digitaalne hämardamise draiver 0-10V ja 1-10V hämardamise automaatne tuvastamine kaks hämardusrežiimi.
4. Sama signaaliahel juhib samaaegselt valgust ja pimedust.
5.Dimmer (hämardussüsteem) jaguneb 0-10V ja 1-10V hämardussignaalideks.
6. Hämardamise ühilduvus on seotud signaaliliini juhtimiskauguse ja juhttoiteallika arvuga. Kui number on liiga suur või signaaliliin on liiga pikk, ilmnevad sellised probleemid nagu ei saa madalamaks reguleerida ja ei saa välja lülitada.
Toote garantii ulatus:
1. signaali juhtimisliides ei tohi olla ühendatud pingega, mis on suurem kui 15 V, et kahjustada toiteallikat
2. sisend- ja väljundühendused on vastupidised, mille tulemuseks on toitekahjustus
3. toiteallikas on vee sissepääsu tõttu kahjustatud
