Apple'i uue 140 W GaN kiirlaadija lammutamine

Apple'i uue 140 W kiirlaadijaga on kaasas uhiuus mudel A3607. Apple'i uue põlvkonna seadmete jaoks loodud uhiuue laadimistarvikuna on A3607 eksponeerimine äratanud tööstuses laialdast tähelepanu Apple'i tulevaste seadmete laadimislahendustele.

Kas selle välimus, suurus ja parameetrid on põhimõtteliselt samad, mis eelmisel mudelil, kas selle sisemist arhitektuuri on muudetud? Kas põhikomponente on uuendatud? Nende küsimustega viis ChargerLAB viivitamatult läbi uue Apple'i 140 W kiirlaadija A3607 üksikasjaliku lammutamise ja paljastab nüüd selle tegeliku sisemise struktuuri.

Apple 140W kiirlaadija välimus

Pakendil on klassikaline minimalistlik disain, mille esiküljele on trükitud Apple'i logo, toote nimi ja välimus.

Küljele on kinnitatud tooteparameetri kleebis.

Kleebise parameetrite lähivaadet tutvustatakse hiljem toote füüsilise väljapaneku rubriigis.

Laadija ühildub USB-C seadmetega ja on ametlikult soovitatav kasutada MagSafe 3 pordiga 16-tollise MacBook Proga.

Toiteadapter on toodetud kodumaal, tootmiskuupäev on 2026 ja mudel on A3607.

Komplektis on laadija ja kasutusjuhend.

Laadija on algolekus kriimustuste vältimiseks pakitud kaitsepaberisse.

Apple'i uue 140 W kiirlaadija välimus on identne eelmisele mudelile, kõrgläikega läikiv viimistlus ja ümarate nurkade üleminekud.

Apple'i logo on kere esi- ja tagaküljel keskel.

Laadija parameetrite teave on trükitud korpuse ühele küljele.

Toote parameetrid Lähivõte

Sisend: 100–240V~ 50/60Hz 2A

(USB PD) Väljund: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Laadija on läbinud CCC ja KC sertifikaadid.

Toote nimi, mudel ja ettevaatusabinõud on trükitud korpuse teisele küljele.

Apple'i uue 140 W kiirlaadija mudel on A3607.

Laadija on varustatud kokkupandavate standardsete Hiina tihvtidega, mille mõlemal küljel on kahetiivaline disain.

Tihvtid on klassikalise sõltumatu mooduli disainiga ning need on eemaldatavad ja vahetatavad.

Lähivõte T-kujulisest kinnitusalusest, mis võib toimida ka maandusjuhtmena.

Mooduli korpusele on märgitud nimipinge 250 V ~ 2,5 A ja Jabil Inc., mis näitab, et kontaktmooduli tarnib Jabil. Märkimisväärne on see, et mooduli pesasse on lisatud lisakinnituseks mõeldud metallklamber, et moodul pärast pikaajalist kasutamist kergesti lahti ei läheks.

Lisaks erineb tihvti disain vanast versioonist.

Väljundots on varustatud ühe valge plastikust südamikuga USB-C-pordiga.

USB-C-pordi pistikupesa kest on samuti iseseisvalt kujundatud.

Apple'i uue 140 W kiirlaadija mõõdetud korpuse pikkus on 95,68 mm.

Laius on 74,35 mm.

Paksus on 28,51 mm.

Asetades kõrvuti Apple’i vana 140W galliumnitriidkiirlaadijaga A2452, on uue ja vana toiteadapteri põhivälimus ja mõõtmed täiesti identsed.

Käes oleva laadija intuitiivne suuruse tajumine.

Lisaks kaalub toode ligikaudu 285g.

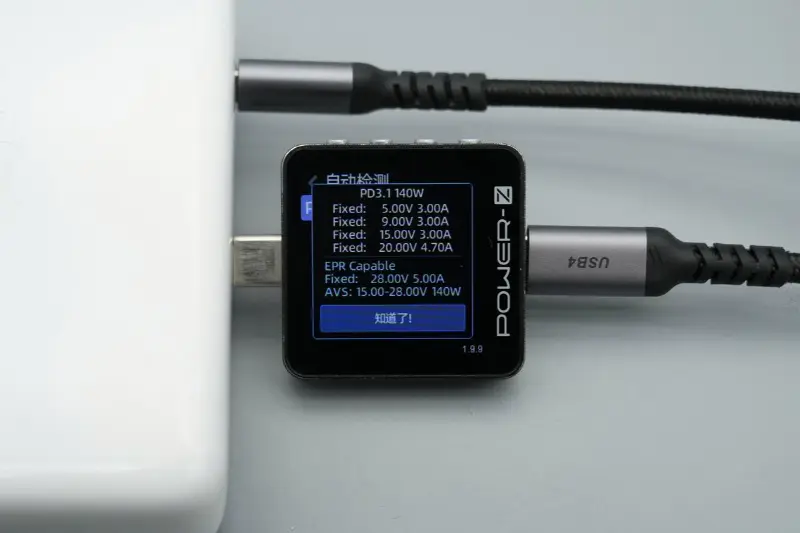

Testitud ChargerLAB POWER-Z KM003C-ga, et tuvastada USB-C pordi väljundprotokolli, toetab see PD3.1 ja DCP laadimisprotokolle.

Kaitstud päritolunimetuse pakett näitab, et USB-C pordil on ka viis fikseeritud pingega hammasratast: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, samuti 15–28 V 140 W AVS-pingeülekanne.

iPhone 17 Pro Maxi laadimisel Apple'i uue 140 W kiirlaadijaga on mõõdetud laadimisvõimsuseks ligikaudu 36,34 W.

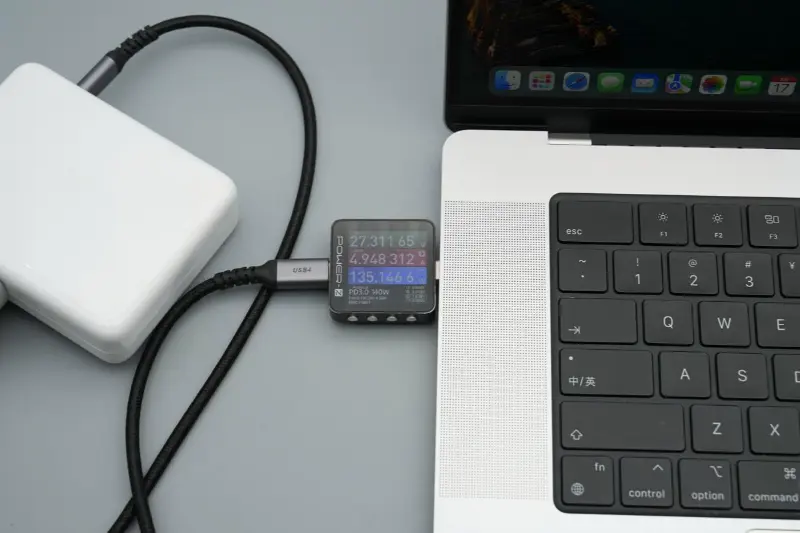

MacBook Pro laadimisel on mõõdetud laadimisvõimsus ligikaudu 135,15 W, võimaldades edukalt 28 V 5A 140 W kiirlaadimist.

Apple'i 140 W kiirlaadija lahtivõtmine

Laadija korpuse avamine toimub mööda külge lõigates.

Korpus on tugeva kaitse tagamiseks väga paks ja servad on liimitud sisemiste moodulite tugevdamiseks.

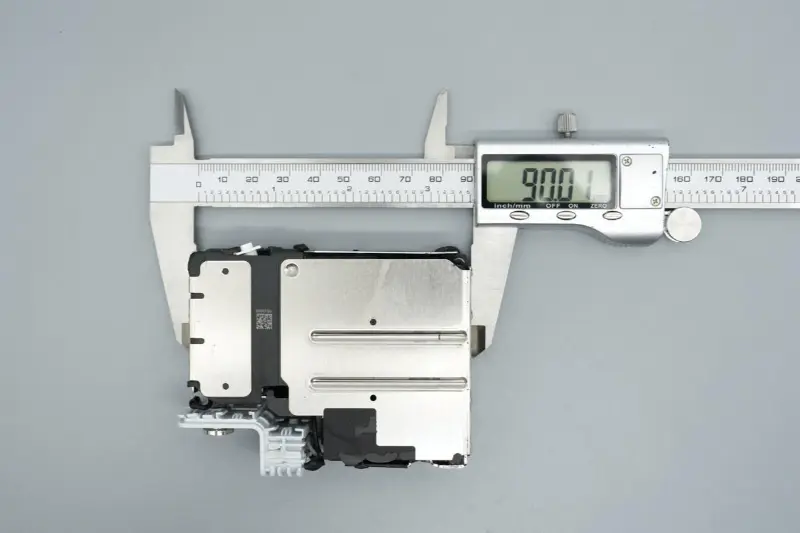

Sisemooduli mõõdetud pikkus on 90,01 mm.

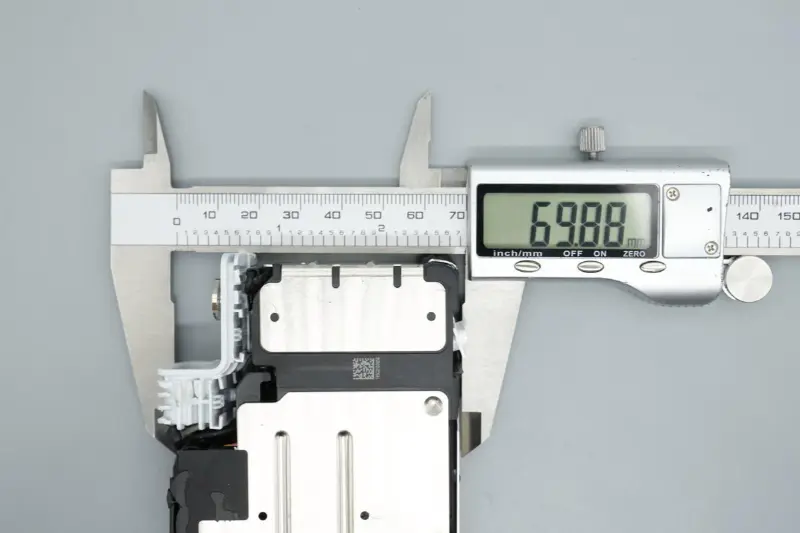

Laius on 69,88 mm.

Paksus on 23,52 mm.

PCBA moodul on kaetud kahe integreeritud metallkestaga ühtlaseks soojuse hajutamiseks.

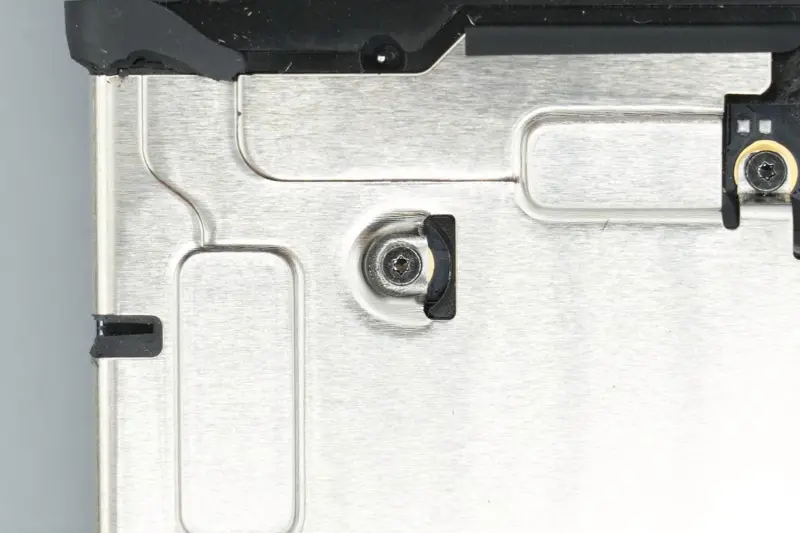

Metallist kestad kinnitatakse kruvidega.

Mõnele küljele on kinnitatud isoleerteip.

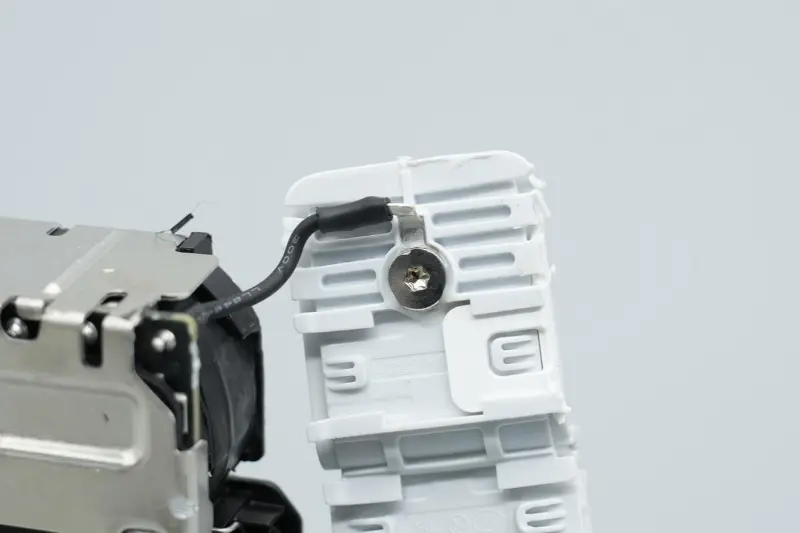

Sisendotsas olev traat on maandamiseks ühendatud T-kujulise kinnitusaluse külge.

Vahelduvvoolujuhtmete klemmide keevituskohtades kasutatakse isolatsiooniks termokahanevaid torusid.

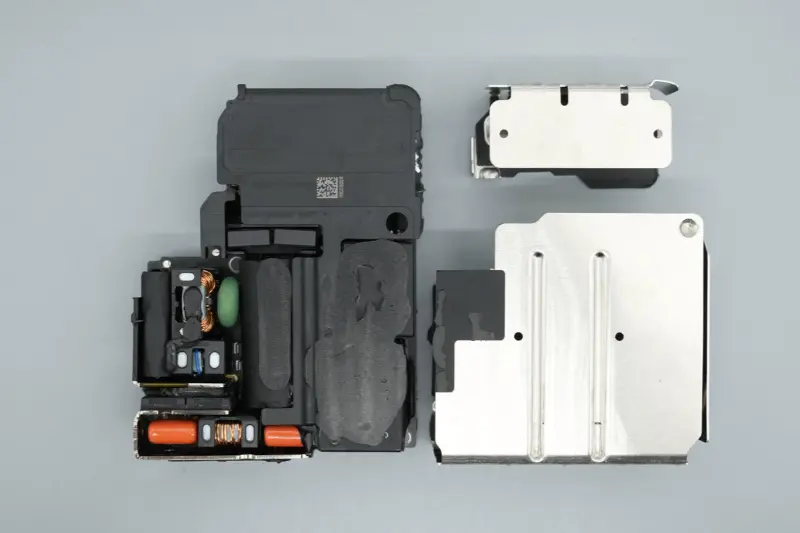

Metallkestade eemaldamiseks eemaldage kruvid.

Isolatsioonitöötlus kantakse metallkesta siseküljele, mis vastab emaplaadi tagaküljele ja teistele aladele.

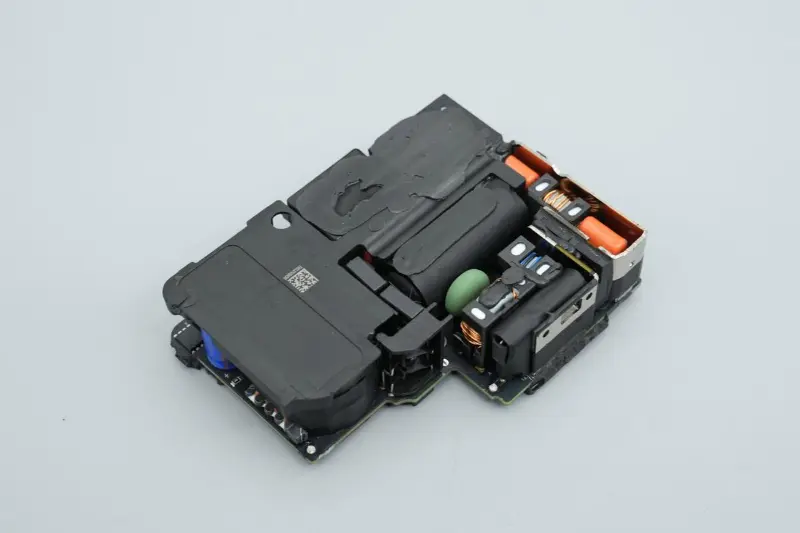

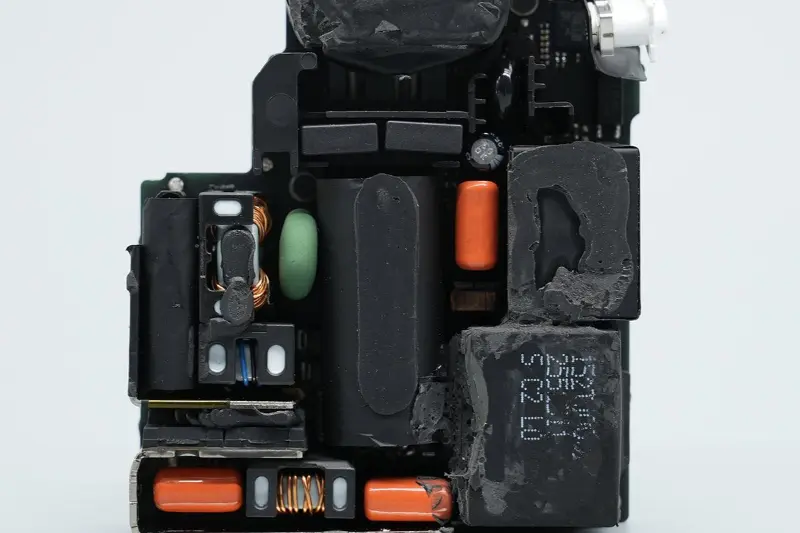

Mooduli trafo ala katab plastkate ning komponendid nagu kondensaatorid ja induktiivpoolid on liimitud.

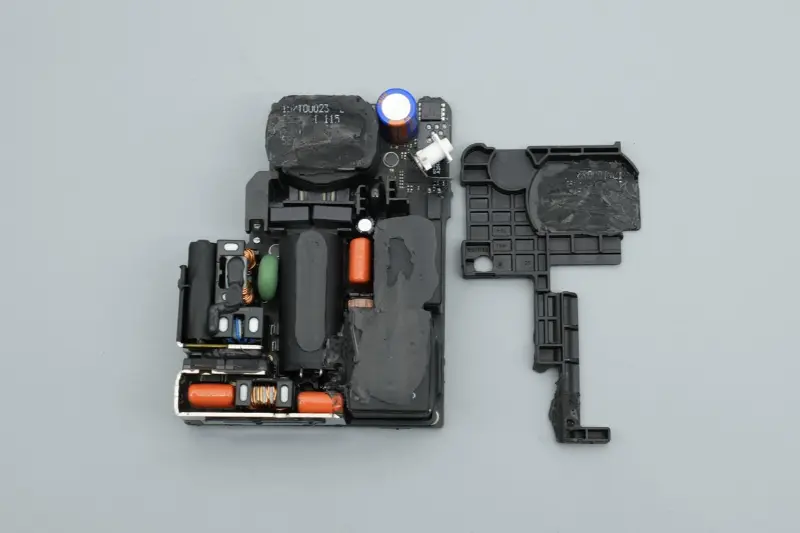

Eemaldage plastkate ja keskosas on tugevdamiseks ja isoleerimiseks plastikraam.

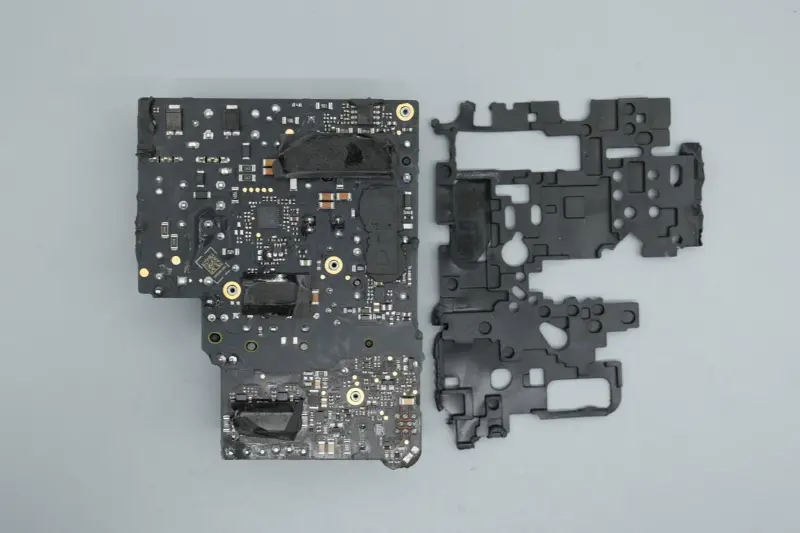

Emaplaadi tagakülg on kaitseks kaetud pehme kummipadjaga.

Eemaldage kaitsepadi ja näete, et vastavatele laastupiirkondadele on kantud soojusjuhtiv liim ja grafiidist soojusjuhtivusega kleebised.

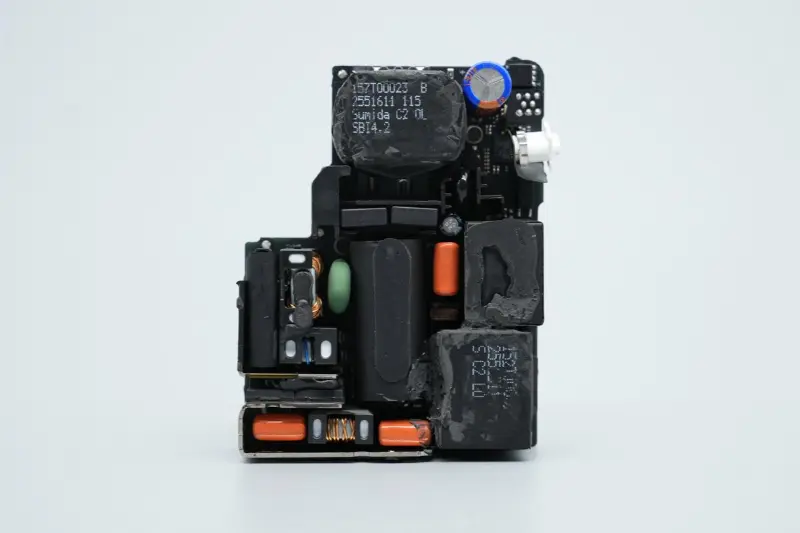

PCBA mooduli esiküljel on kaitsmed, ühisrežiimi induktiivpoolid, kõrgepingefiltriga elektrolüütkondensaatorid, voolutrafod, kilekondensaatorid, toiteallika kondensaatorid, PFC võimendusinduktiivpoolid, astmelised induktiivpoolid, trafod ja muud seadmed, millel on kompaktne ja korrapärane üldine paigutus.

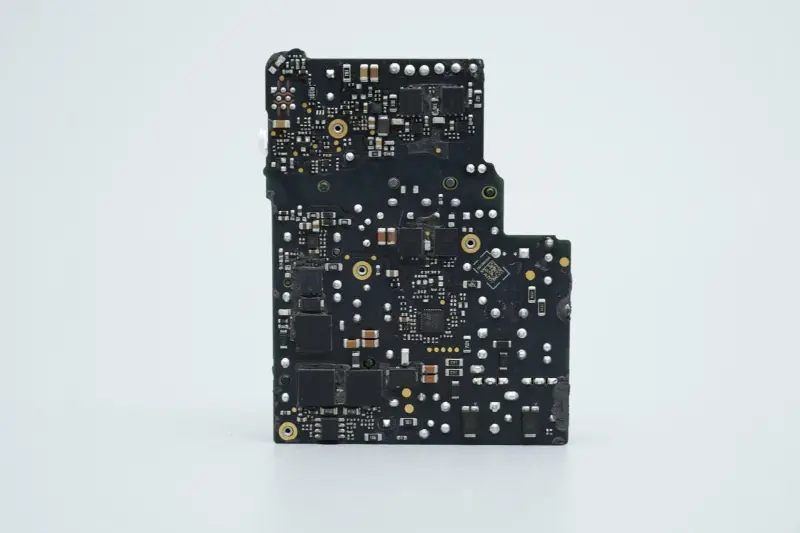

PCB plaadi tagakülg on varustatud asjakohaste kontrollerite ja MOS-torudega PFC võimendusahela ja LLC lülitustoiteahela jaoks.

PCBA mooduli sisendotsa on paigaldatud kaks täiendavat jahutusradiaatorit, mille vahele jääb kaks Infineoni aktiivalaldi MOS toru.

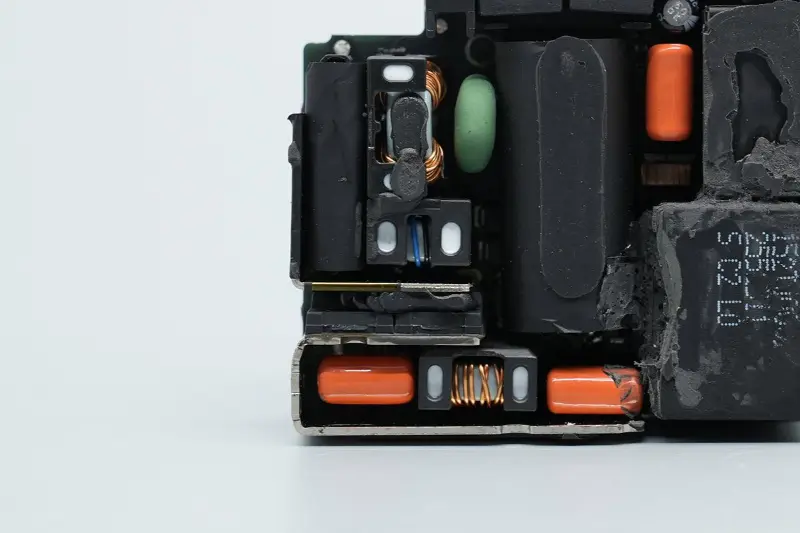

Kahe jahutusradiaatoriga ümbritsetud ala on varustatud ka kaitsmete, X2 turvakondensaatorite, ühisrežiimi induktiivpoolide, varistorite, kilefiltri kondensaatorite, filtri induktiivpoolide ja muude seadmetega.

Kaitsme on paigutatud turvakondensaatori X2 peale ja mähitud lindiga.

Eemaldage lint ja näete, et turvakondensaator X2 on isoleerimiseks kaetud plastkestaga ning kaks komponenti on mähitud ja kinnitatud teibiga.

Kaitsme nimivool on 3,15A ja ühele keevitustihvtile on paigaldatud isoleertoru.

Lähivõte ohutus X2 kondensaatorist mahuga 0,22 μF.

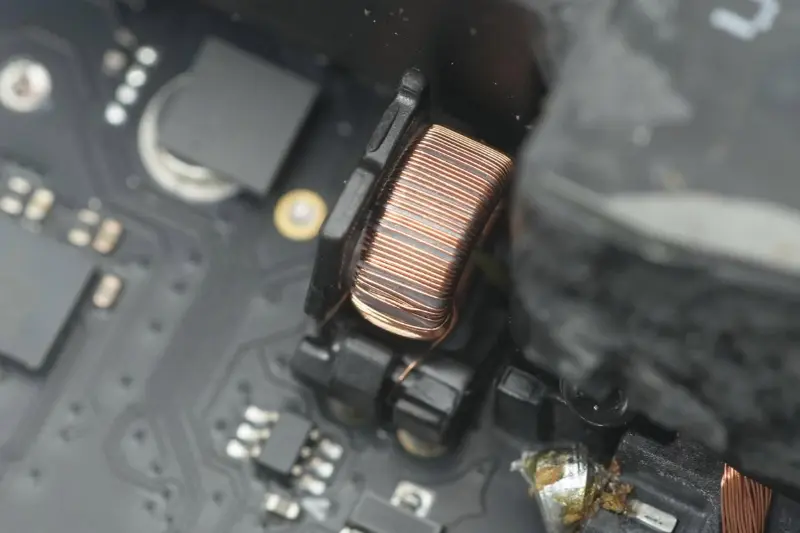

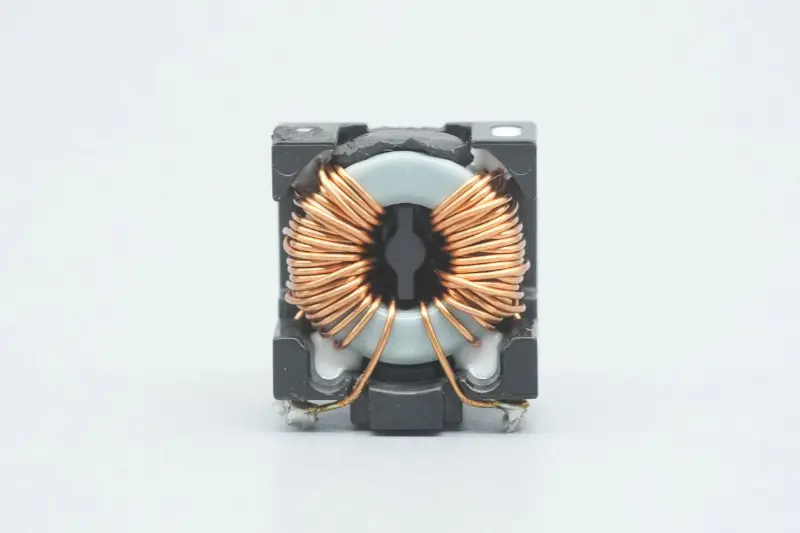

EMI-häirete filtreerimiseks kasutatakse tavarežiimiga induktiivpooli, mis on keevitatud plastklambritega.

Lähivõte teisest tavarežiimiga induktiivpoolist.

Sisendliigpingekaitseks kasutatakse TVR10621M varistorit.

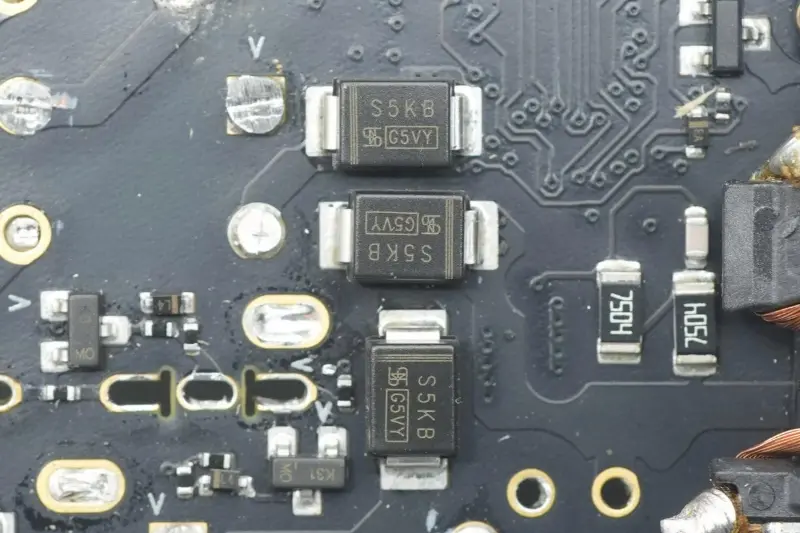

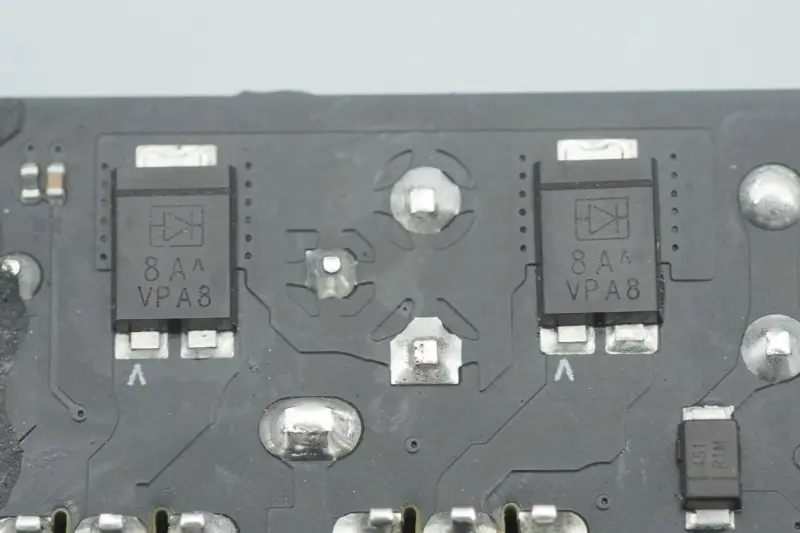

Sisendots kasutab neljast dioodist koosnevat sillaalaldit.

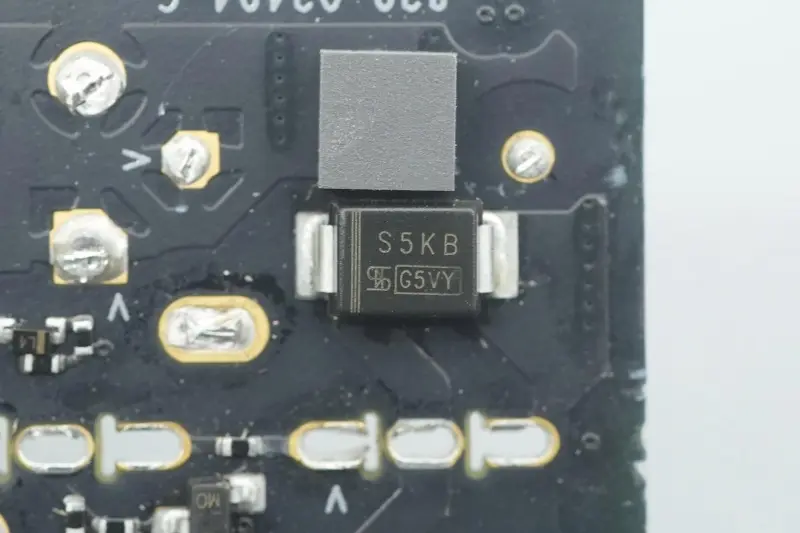

Neljanda dioodi lähivõte.

Ülejäänud kahe dioodi lähivõte, mis on aktiivseks alalduseks ühendatud Infineon CoolMOS IPA65R095C7-ga.

Kaks aktiivset alaldi MOS-toru on firmalt Infineon, Apple'i kohandatud mudelid, märgistusega 65C095C7, pakendatud TO-220FP-sse ja mida kasutatakse alalduse tõhususe parandamiseks.

Lähivõte kahest kilekondensaatorist spetsifikatsiooniga 1μF 450V.

Liimiga tugevdatud magnetrõngasfiltri induktiivpooli lähivõte.

Teise otsa on paigaldatud PFC võimendusinduktor ja astmeline induktiivpool.

Keskala on varustatud kõrgepingefiltriga elektrolüütkondensaatorite, voolutrafode, kilekondensaatorite, resonantskondensaatorite, peajuhtkiibi toiteallika kondensaatorite, Y kondensaatorite ja muude seadmetega. Kõrgepingefiltri elektrolüütkondensaatorid mähitakse isoleerlindiga ja asetatakse horisontaalselt.

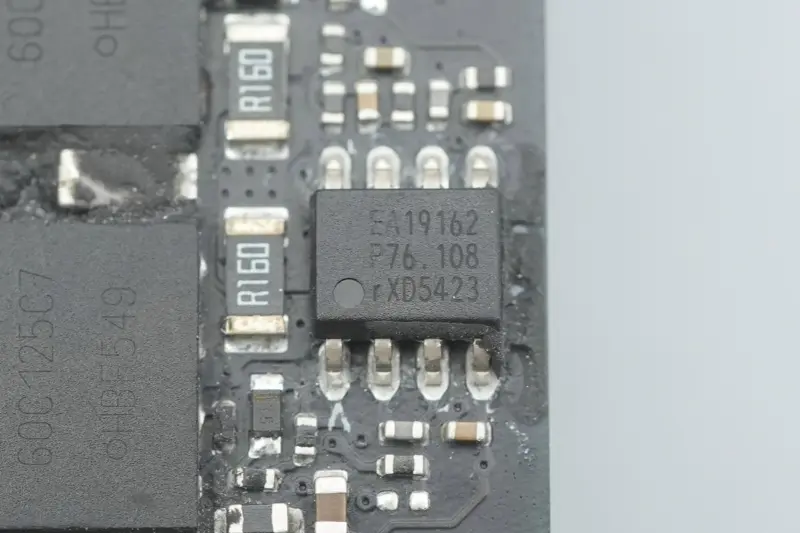

PFC-kontroller on pärit NXP-st, mudel TEA19162T, integreeritud X-kondensaatori tühjenemise funktsiooniga, mis töötab kvaasiresonantsrežiimis või DCM-režiimis. See toetab sisendpingevahemikku 70–276 V, integreerib pehme käivituse ja pehme seiskamise ning tagab täpse võimendusega reguleeritud väljundi.

TEA19162T võtab lülituskadude minimeerimiseks kasutusele oru või nullpinge ümberlülitamise, toetab sageduse piiramist, et vähendada lülituskadusid, ja toetab sarivõtterežiimi, et vähendada energiatarbimist. Pakitud SO8-sse.

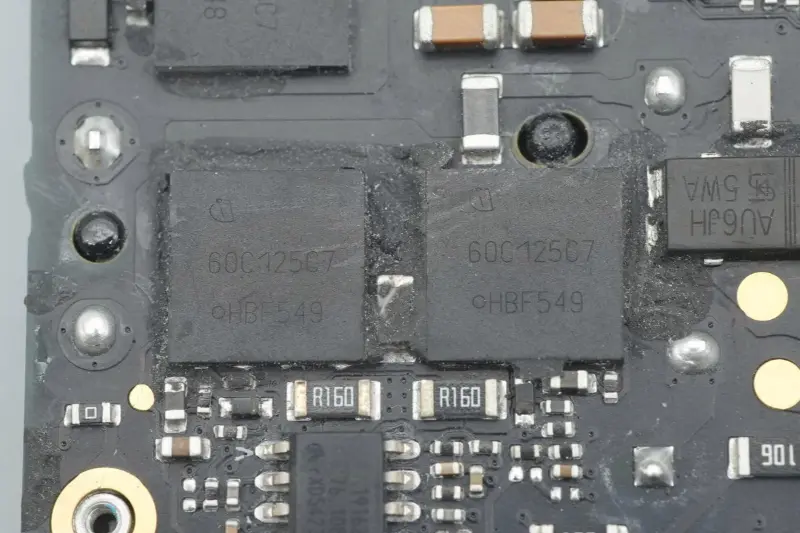

PFC-lüliti toru on firmalt Infineon, märgistatud 60C125C7, pakitud VSON-4-sse.

PFC võimendusinduktiivpooli lähivõte.

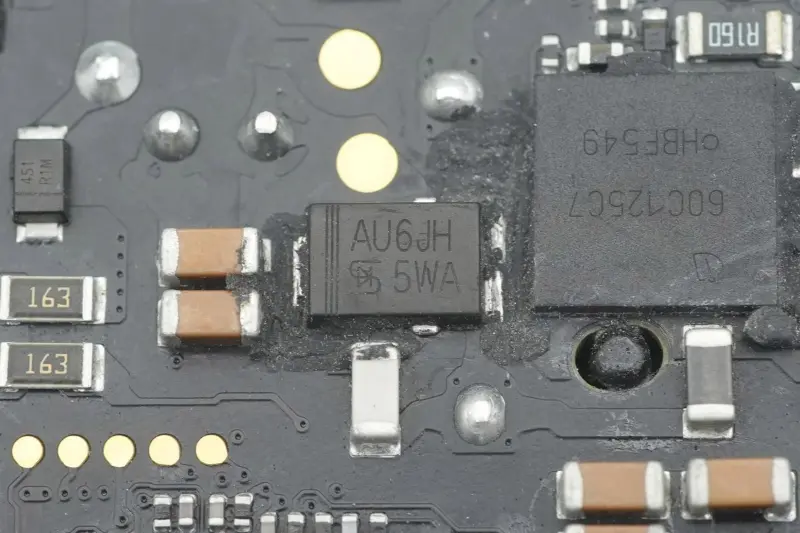

PFC alaldi diood pärineb Taiwan Semiconductorist, mudelist TUAU6JH, kiire taastumisdiood spetsifikatsiooniga 600V 6A, pakitud TO-277A.

Kõrgepingefiltri elektrolüütkondensaator on firmalt Rubycon, spetsifikatsiooniga 450V 82μF.

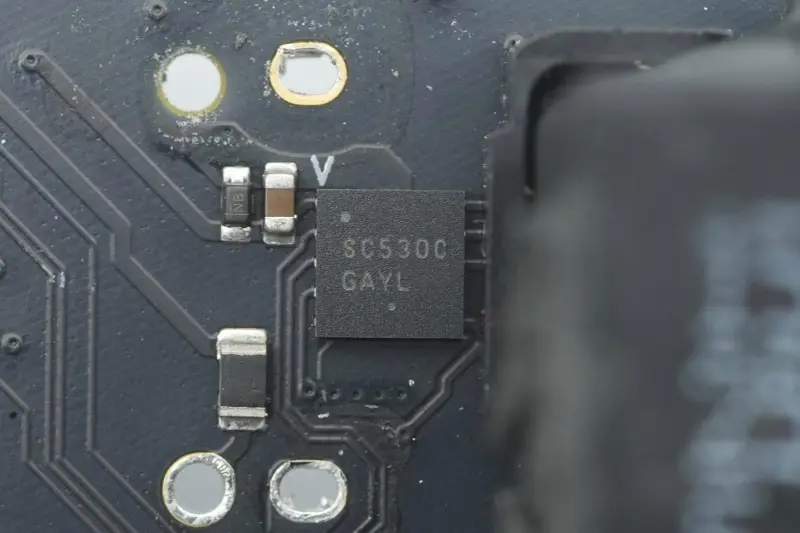

Infineoni ja STMicroelectronicsi lülititorude draiver on ON Semiconductori kohandatud mudel, tähisega SC530C.

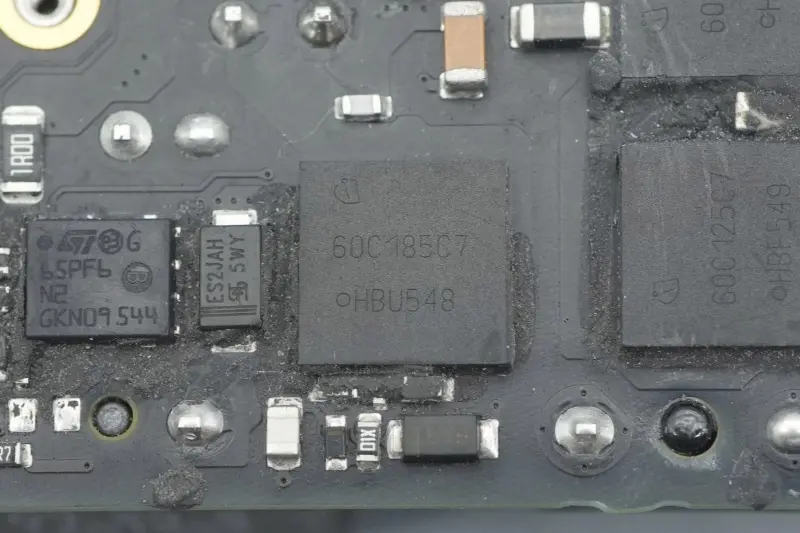

Infineoni kohandatud MOS-toru, tähisega 60C185C7, Apple'i kohandatud mudel, pakitud VSON-4-sse.

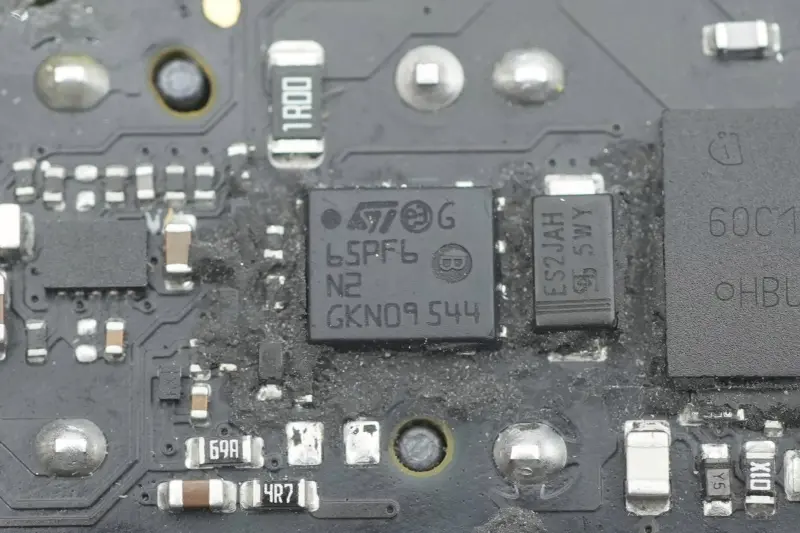

Teine MOS-toru on firmalt STMicroelectronics, tähisega 65PF6N2, pakitud PowerFLAT 5x6 HV-sse.

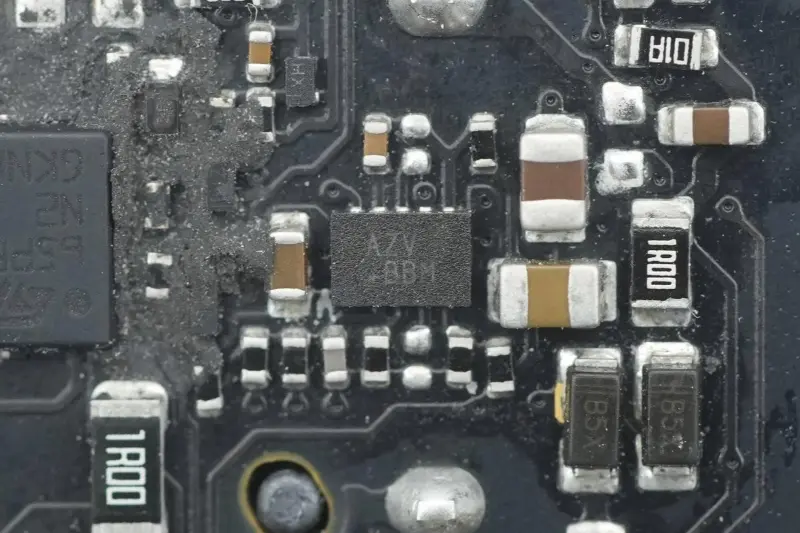

Kiip tähisega AZV.

Voolutrafo alandava astme sisendvoolu tuvastamiseks.

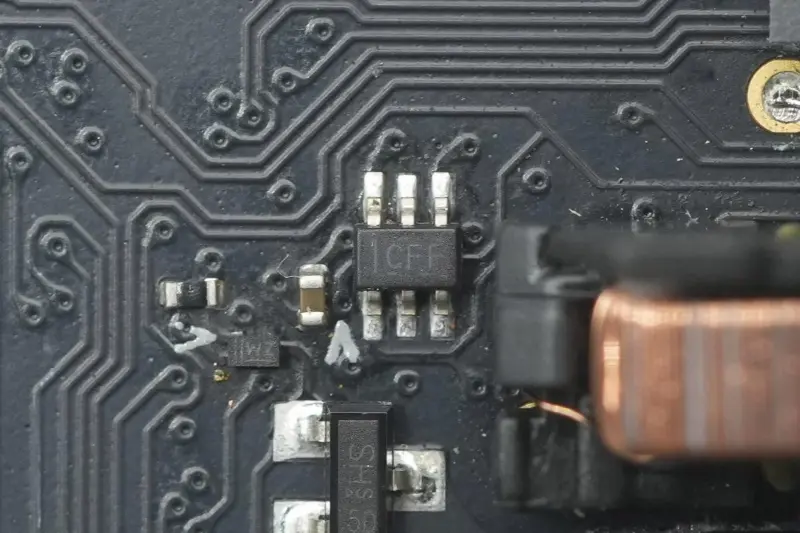

Kahe kanaliga 1,65–5,5 V inverter koos Schmitti päästiku sisendiga pärineb Texas Instrumentsist, tähisega CFF, mudel SN74LVC2G14, pakitud SC70-sse.

Lähivõte astmelisest induktiivpoolist.

Kolmanda kilefiltri kondensaatori spetsifikatsioon on 1 μF 450 V.

Peamine juhtkiibi toiteallika kondensaator on samuti Rubyconilt, spetsifikatsiooniga 35V 47μF.

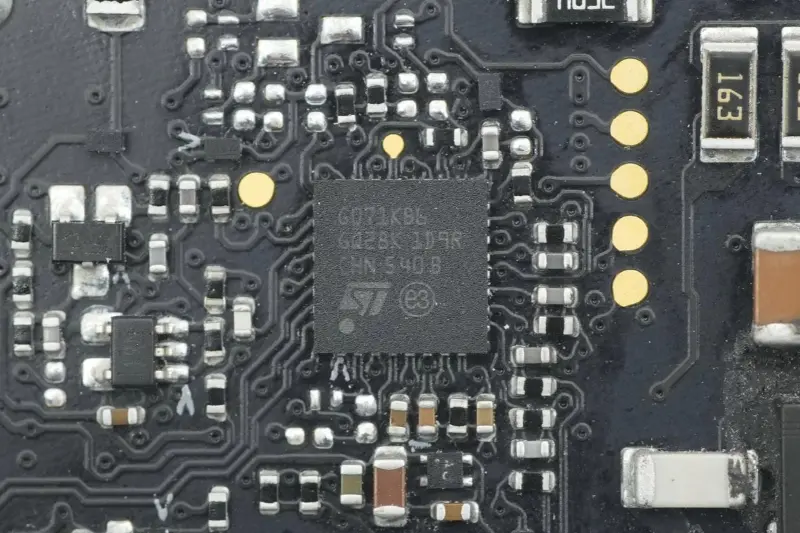

STMicroelectronics STM32G071KB M0 tuumaga MCU, sisseehitatud 128K välkmälu, 36K RAM, põhisagedus 64MHz, pakitud UFQFPN32-sse, kasutatakse toiteallika primaarseks ajami juhtimiseks.

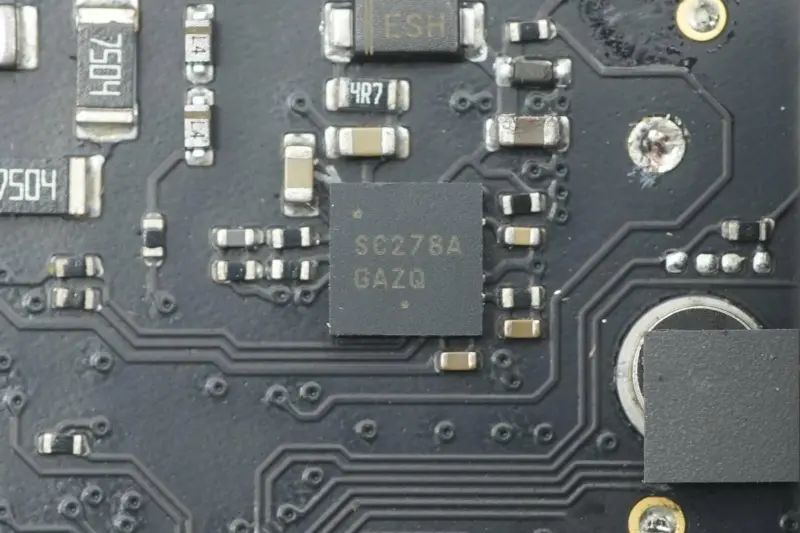

Kahe LLC lülititoru draiver on ON Semiconductori kohandatud mudel, tähisega SC278A, mis on pakendatud DFN-10-sse.

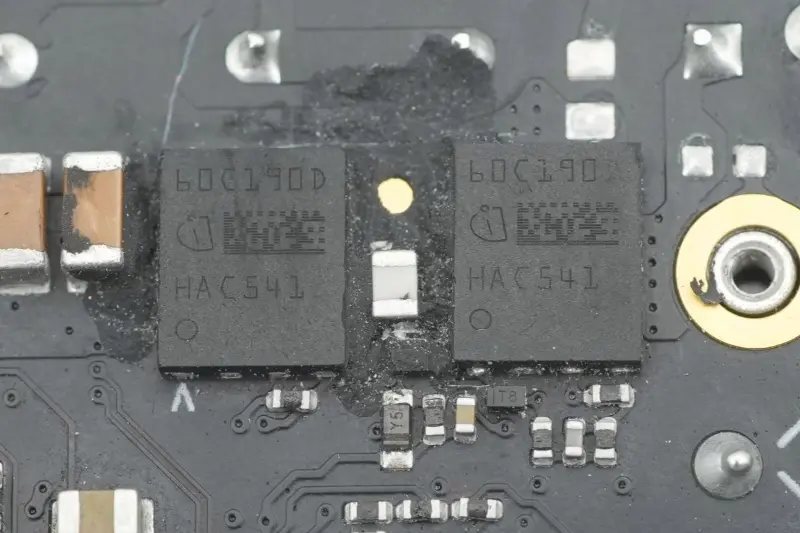

Kaks LLC lülititoru on pärit Infineonilt, märgistusega 60C190D, Apple'i kohandatud mudelid, pakendatud TSON-8-6-sse.

Kaks resonantskondensaatorit on firmalt VISHAY.

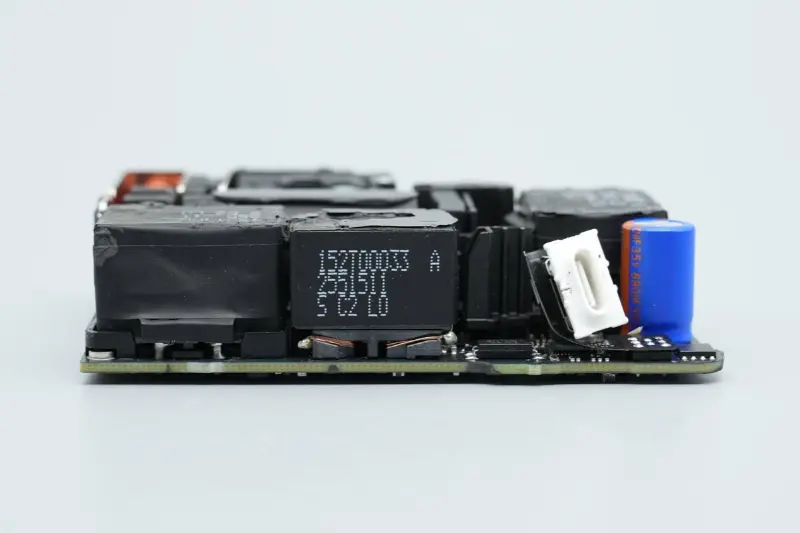

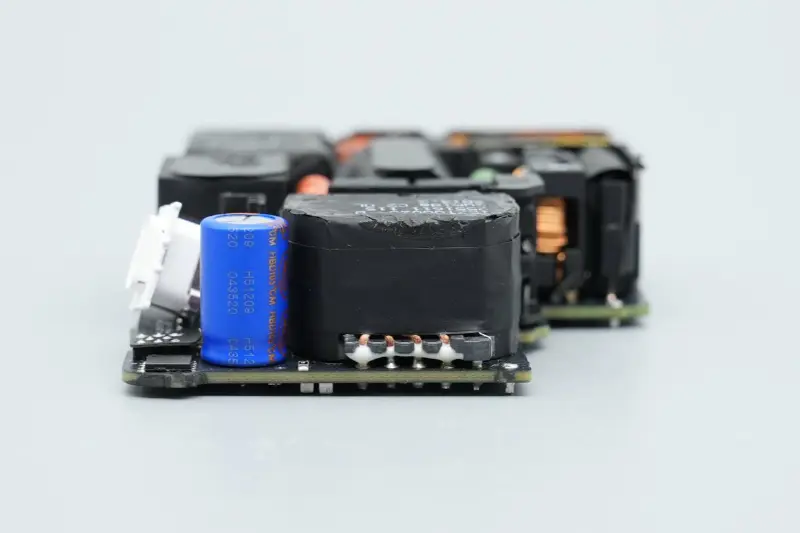

Väljundotsa ühele küljele on paigaldatud trafo, optronid, väljundfiltri kondensaator, protokollikiip ja VBUS-lüliti toru.

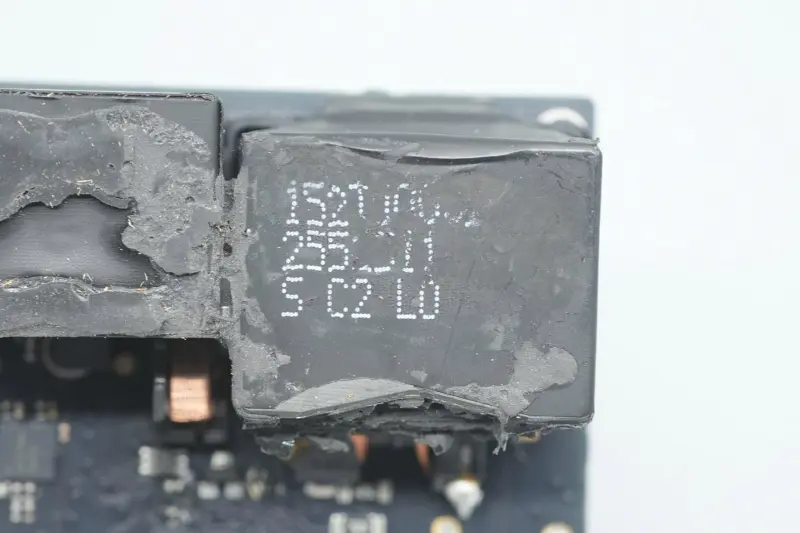

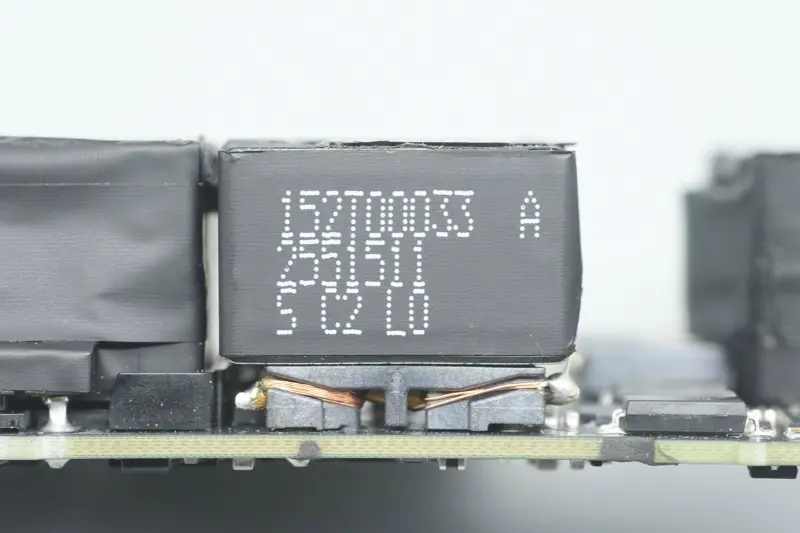

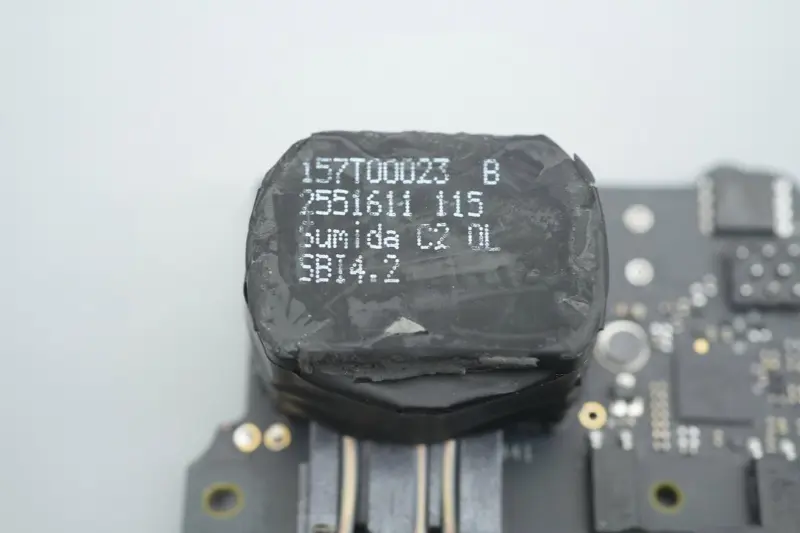

Trafot tarnib Sumida.

Häiretõrjeks kasutatakse kahte musta Y-kondensaatorit.

Kahe optroni lähivõte, kasutatakse tagasiside väljundpinge ja vooluahela kaitseks.

Lähivõte kolmandast Y-kondensaatorist.

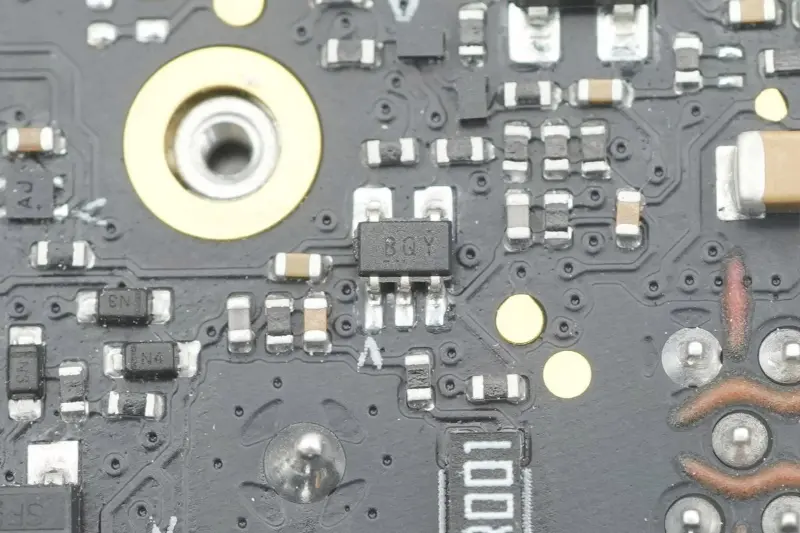

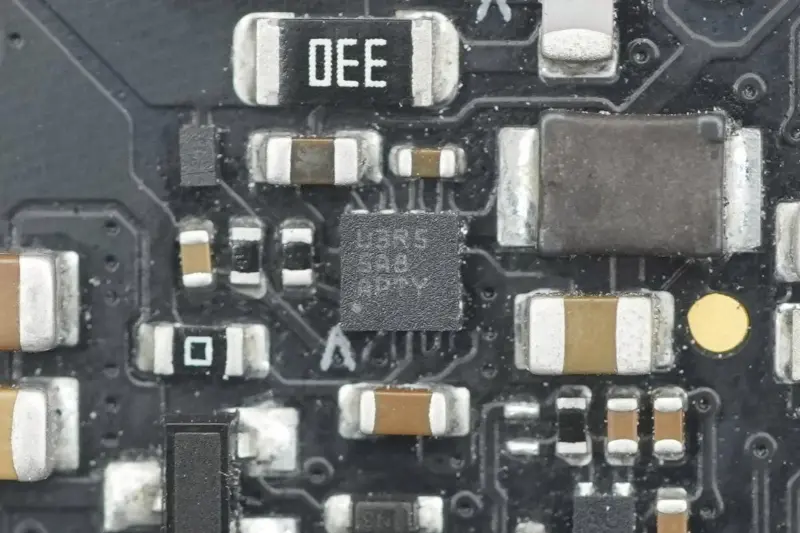

Alammuundur sünkroonse alaldi kontrolleri toiteks.

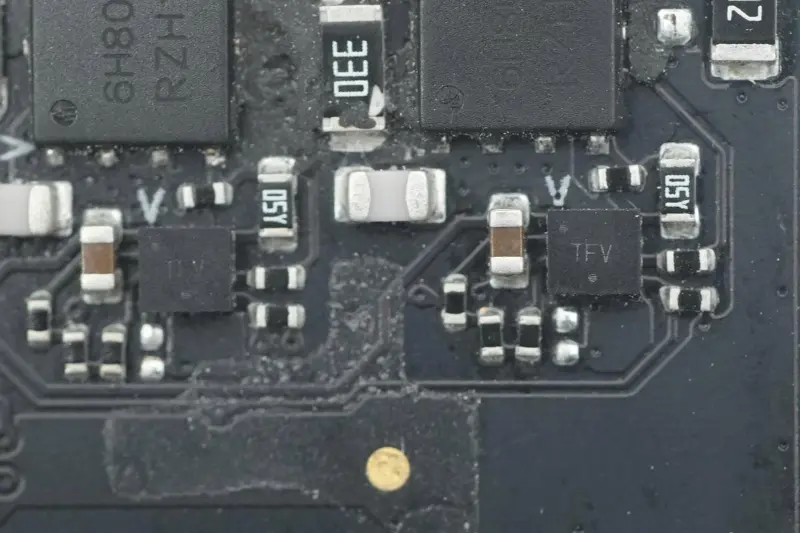

Kaks kohandatud mudeli sünkroonse alaldi kontrollerit on ON Semiconductorilt, tähisega TFV, pakendatud WDFN8-sse.

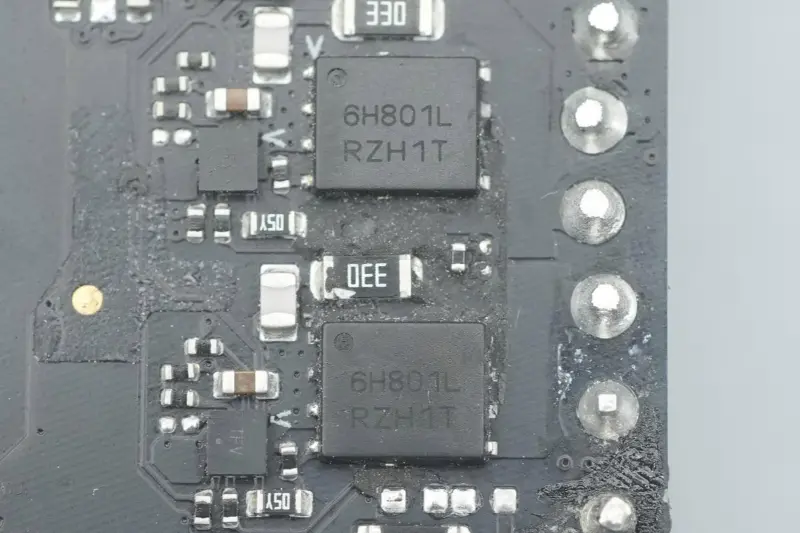

Sünkroonalaldi toru pärineb ON Semiconductorist, mudel NTMFS6H801NL, NMOS toru, pingetaluvus 80 V, takistus 2,7 mΩ, pakendatud DFN5.

Väljundfiltri kondensaator on firmalt Lelon.

Kondensaatori spetsifikatsioon on 35V 680μF.

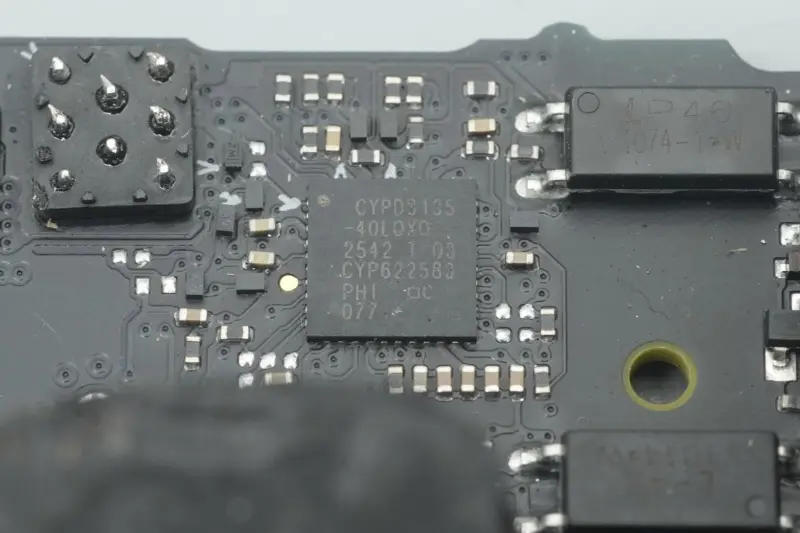

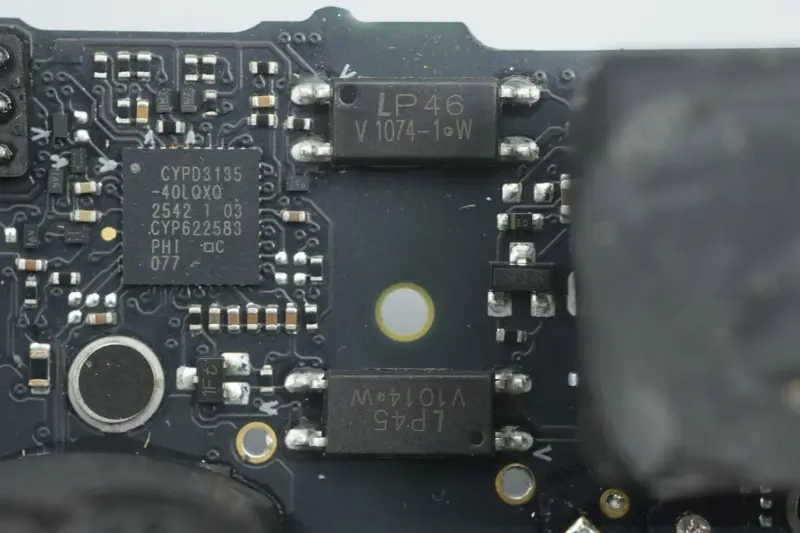

Protokollikiip kasutab Infineon CYPD3135, tööstuse esimest USB PD3.1 kiirlaadimisprotokolli kiipi, mille Apple on Infineonile kohandanud.

Võimendi väljundvoolu tuvastamiseks.

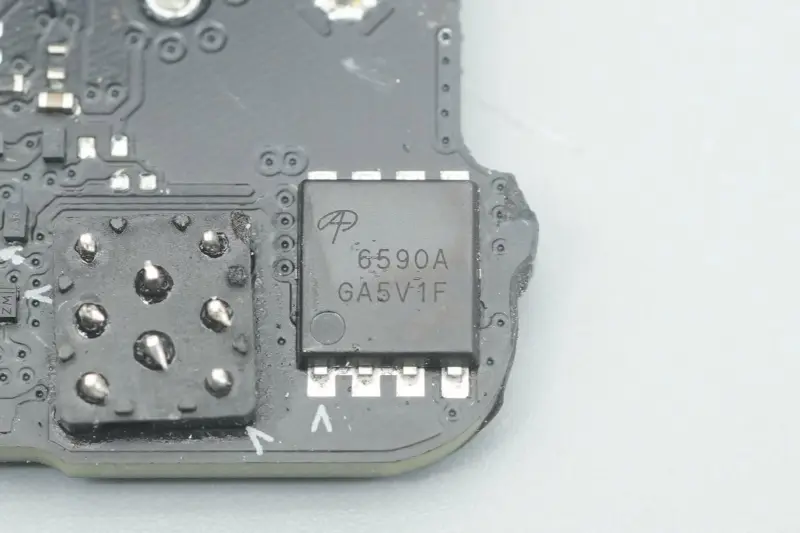

Väljund VBUS lüliti toru on AOS, mudel AON6590A, NMOS toru, pingetaluvus 40 V, takistus 0,99 mΩ, pakendatud DFN5*6.

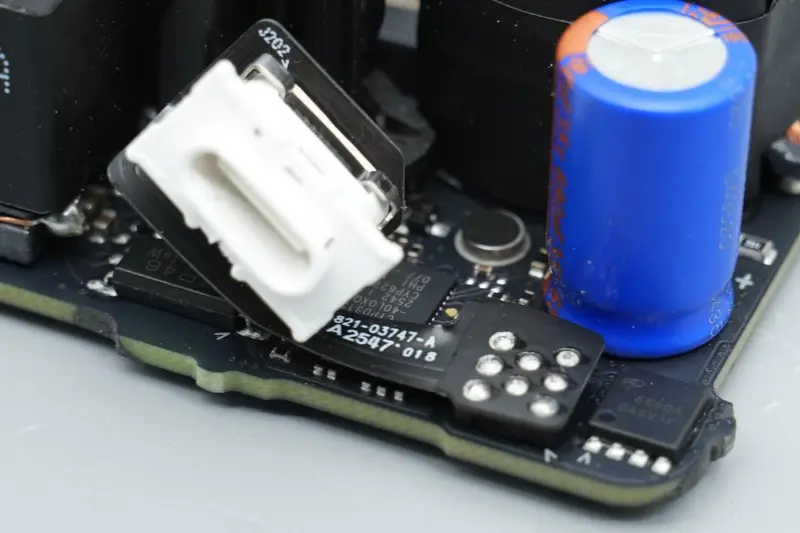

USB-C-pordi pistikupesa on painduva trükkplaadi kaudu ühendatud peamise PCB-ga.

Lähivõte USB-C-pordi pistikupesast.

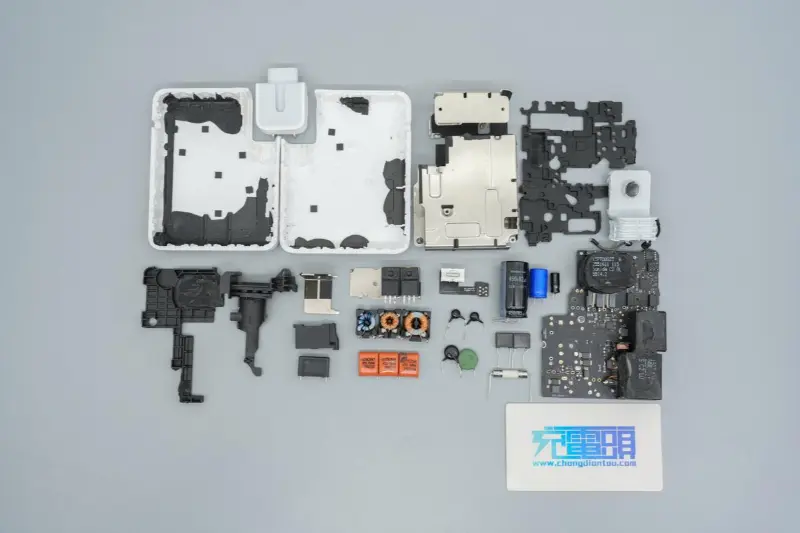

Kokkuvõte

Apple'i uus 140 W kiirlaadija A3607 jätkab Apple'i ühtlast minimalistlikku disainikeelt ning selle üldine välimus ja suurus on väga kooskõlas eelmise põlvkonna A2452-ga. Siiski on mõned detailide erinevused: eemaldatava tihvti mooduli pessa lisatakse abifiksatsiooniks mõeldud metallklamber.

Jõudluse poolest on see Apple'i uue põlvkonna seadmete lipulaev toiteallikana, kuid see ühildub suurepäraselt ka eelmiste vanade mudelitega, pakkudes seadmetele kuni 140 W PD3.1 kiirlaadimist.

Laadija kasutab endiselt tõhusat PFC + LLC + sünkroonse alandamise arhitektuuri, kompaktse üldise paigutuse ja kindla soojuse hajumise disaini. Põhikomponentide osas, kuna kontrollerid on endiselt sama osanumbriga NXP, STMicroelectronics, ON Semiconductor ja Infineon kiibid, on toiteseadmed peaaegu ühtsed Infineoni kohandatud toodetena, muutes üldise lahenduse intensiivsemaks ja kohandatavamaks ning energiatõhususe jõudlust on oodata veelgi.
